余热锅炉烟气系统的组成部分有哪些

余热锅炉的烟气系统由锅炉入口烟道、锅炉管箱及出口烟道组成。。。。。。

1) 入口烟道

a) 余热锅炉进口分高温烟道、低温烟道两个接口，，，，，，，采用可靠的保温措施及加强结构。。。。。。

b) 外壳采用型钢作为加强筋，，，，，，，有一定的承载能力

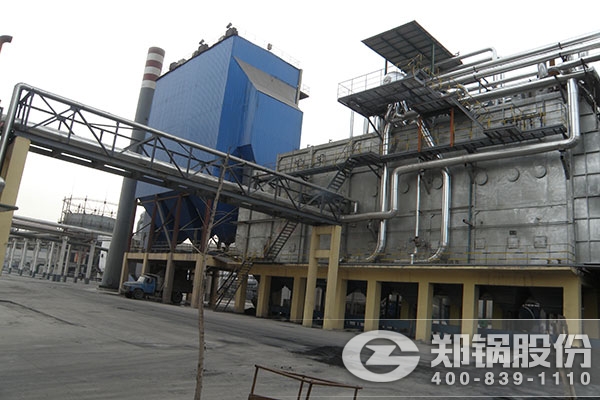

化工三废余热锅炉

2) 受热面管箱

锅炉本体的受热面管箱。。。。。。其中：

a) 管箱采用一体化护板结构，，，，，，，其保温结构与入口烟道相同;外部的加强筋同时作为管箱的支撑钢结构。。。。。。

b) 管箱之间采用焊接密封连接。。。。。。

3) 出口烟道

a) 出口烟道采用钢制焊接结构，，，，，，，外部保温。。。。。。保温材料采用硅酸铝板，，，，，，，保温层外用彩钢板作为保唬；；；；；げ恪！。。。。

b) 出口烟道底部设置落灰斗，，，，，，，灰斗卸灰口设置锁气器并带2个卸灰阀，，，，，，，避免放灰时，，，，，，，大量冷空气进入锅炉，，，，，，，增加引风机的负荷。。。。。。锅炉出灰采用手推车输运，，，，，，，卸灰阀净空1m以上。。。。。。

c) 烟气出口位于垂直于锅炉对称中心线的本体侧。。。。。。
